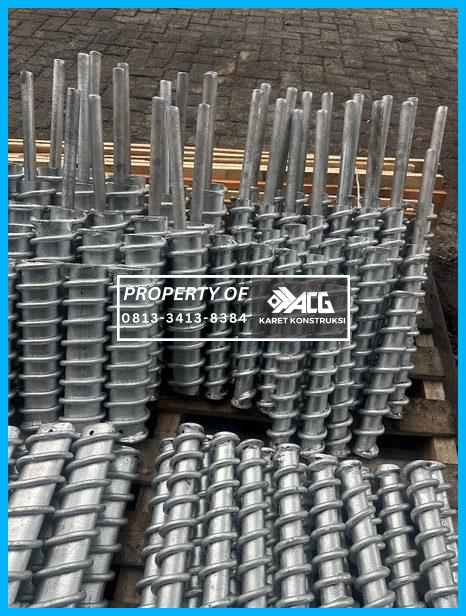

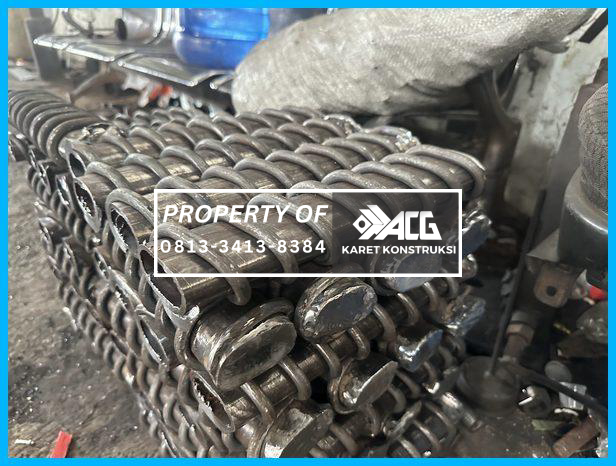

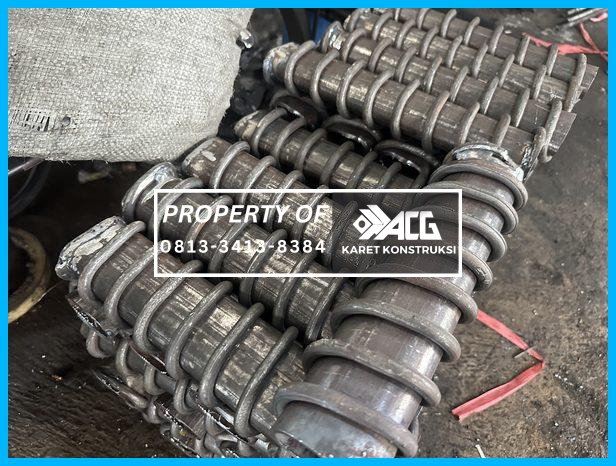

Apa itu Angkur Fix dan Move Jembatan?
Angkur fix dan move jembatan adalah komponen pengikat struktural yang berfungsi menghubungkan struktur atas jembatan (superstructure) dengan struktur bawah (substructure) melalui sistem bearing pads, dengan karakteristik pergerakan yang berbeda sesuai kebutuhan desain. Angkur fix (fixed anchor) dirancang untuk menahan gaya horizontal dan vertikal secara simultan, mencegah pergeseran bearing pads ke segala arah, sehingga titik ini menjadi acuan tetap struktur jembatan. Sebaliknya, angkur move (movable anchor) hanya menahan gaya vertikal sambil memungkinkan pergerakan horizontal terkontrol akibat ekspansi termal, susut beton, atau beban dinamis kendaraan. Kombinasi kedua jenis angkur ini menciptakan sistem penahan yang seimbang: angkur fix menstabilkan posisi jembatan terhadap gaya lateral seperti angin atau gempa, sementara angkur move mengakomodasi deformasi alami material tanpa menimbulkan tegangan berlebih pada struktur. Dalam praktik konstruksi jembatan modern, penempatan angkur fix biasanya di satu pier atau abutment sebagai titik referensi, sedangkan angkur move dipasang di lokasi lain sepanjang bentang jembatan. Material angkur umumnya baja struktural berkekuatan tinggi yang dilapisi anti-korosi, dipasang dengan sistem baut atau las sesuai spesifikasi desain. Pemilihan tipe dan lokasi pemasangan angkur fix dan move jembatan harus memperhitungkan panjang bentang, kondisi tanah, beban lalu lintas rencana, dan zona seismik untuk memastikan integritas struktural jangka panjang.
Perbedaan Fungsi dan Mekanisme Kerja Angkur Fix dan Move
Perbedaan mendasar antara angkur fix dan move terletak pada derajat kebebasan pergerakan yang diizinkan. Angkur fix mengunci bearing pads dalam posisi tetap melalui sistem penjepit atau baut pengunci yang menembus pelat baja bearing, menciptakan koneksi rigid antara girder jembatan dan pier cap. Mekanisme ini mentransfer seluruh gaya horizontal—baik dari pengereman kendaraan, gaya angin, maupun gaya seismik—langsung ke struktur bawah tanpa slip. Pada angkur move, desainnya memungkinkan bearing pads bergeser dalam rentang tertentu (biasanya ±10-50 mm tergantung panjang bentang) melalui sistem slot memanjang atau pelat geser dengan koefisien friksi rendah. Pergerakan ini mengakomodasi perubahan panjang girder akibat fluktuasi suhu harian yang bisa mencapai 30-40°C di Indonesia, yang pada bentang 50 meter dapat menyebabkan ekspansi hingga 30 mm. Tanpa angkur move, tegangan termal akan terakumulasi dan berpotensi merusak bearing pads atau retak pada struktur beton. Secara struktural, angkur fix berfungsi sebagai ‘jangkar utama’ yang menentukan koordinat tetap jembatan, sementara angkur move berperan sebagai ‘sendi geser’ yang mendistribusikan deformasi secara merata. Dalam pemasangan, angkur fix memerlukan presisi tinggi karena kesalahan posisi akan menyebabkan momen tidak diinginkan, sedangkan angkur move lebih toleran terhadap variasi minor namun membutuhkan inspeksi berkala untuk memastikan jalur pergerakan tidak tersumbat korosi atau debris. Kombinasi optimal biasanya mengikuti prinsip: satu angkur fix per struktur jembatan (di tengah atau salah satu ujung), dan sisanya angkur move yang tersebar proporsional. Untuk jembatan multi-span, setiap span dapat memiliki satu angkur fix di pier tengah dengan angkur move di kedua ujungnya, menciptakan sistem yang stabil namun fleksibel terhadap pergerakan diferensial antar-span.
Kapan Menggunakan Angkur Fix dan Move dalam Proyek Jembatan
Pemilihan dan penempatan angkur fix dan move jembatan ditentukan oleh analisis struktural komprehensif yang mempertimbangkan geometri jembatan, kondisi lingkungan, dan beban operasional. Angkur fix wajib dipasang pada jembatan dengan bentang panjang (di atas 30 meter) atau lokasi rawan gempa untuk mencegah displacement struktur saat terjadi guncangan lateral. Pada jembatan lurus sederhana, angkur fix umumnya ditempatkan di salah satu abutment atau pier tengah, sedangkan untuk jembatan lengkung atau miring, posisinya disesuaikan dengan titik pusat massa struktur. Angkur move menjadi krusial pada jembatan yang melintasi area dengan perbedaan suhu ekstrem atau jembatan dengan panjang total melebihi 100 meter, di mana ekspansi termal kumulatif signifikan. Dalam proyek jalan tol atau jembatan layang perkotaan dengan volume lalu lintas tinggi, kombinasi angkur fix-move membantu meredam getaran dan mencegah fatigue pada sambungan struktural. Kontraktor perlu memperhatikan bahwa pemasangan angkur fix memerlukan grouting presisi untuk mengisi void antara anchor bolt dan lubang beton, memastikan transfer beban sempurna tanpa konsentrasi tegangan lokal. Sementara itu, angkur move membutuhkan pelumasan berkala pada permukaan geser dan inspeksi visual untuk mendeteksi keausan atau korosi yang dapat menghambat pergerakan. Untuk proyek rehabilitasi jembatan eksisting, penggantian angkur yang aus atau upgrade dari sistem lama ke angkur fix-move modern dapat meningkatkan kapasitas beban dan umur layanan struktur secara signifikan tanpa perlu rekonstruksi total.
Untuk memastikan sistem angkur fix dan move jembatan Anda terpasang dengan presisi dan sesuai standar struktural, konsultasikan kebutuhan proyek Anda dengan tim teknis Karet Konstruksi ACG. Kami menyediakan angkur jembatan berkualitas tinggi dengan dukungan teknis pemasangan dan inspeksi berkala untuk menjamin keandalan struktur jangka panjang. Hubungi kami sekarang untuk solusi angkur jembatan yang tepat bagi proyek infrastruktur Anda.
