Apa itu Ekspansion Joint Stripseal?
Ekspansion Joint Stripseal adalah sistem sambungan muai jembatan yang menggunakan profil karet neoprene berbentuk strip yang dikunci di antara profil baja ekstrusi untuk mengakomodasi pergerakan struktur akibat perubahan suhu, beban lalu lintas, dan susut rangkak beton. Sistem ini dirancang khusus untuk rentang pergerakan menengah hingga besar pada jembatan, flyover, dan viaduct dengan kemampuan menampung ekspansi-kontraksi longitudinal sambil tetap memberikan permukaan lintasan yang halus dan kedap air. Berbeda dengan expansion joint tipe sederhana, stripseal menggunakan mekanisme penguncian mekanis antara seal karet elastomer dan extrusion bar baja yang memungkinkan instalasi modular dan penggantian komponen tanpa membongkar seluruh sistem. Profil karet neoprene yang digunakan memiliki elastisitas tinggi dan ketahanan terhadap abrasi, ozon, serta bahan kimia jalan seperti oli dan garam de-icing, menjadikannya pilihan ideal untuk proyek infrastruktur dengan traffic density tinggi. Sistem stripseal dapat dikonfigurasi dalam berbagai jumlah sel (single, double, hingga multi-cell) tergantung total pergerakan yang harus diakomodasi, dengan setiap sel mampu menampung pergerakan tertentu sehingga total kapasitas sistem dapat disesuaikan dengan kebutuhan desain spesifik jembatan. Aplikasi utama ekspansion joint stripseal mencakup jembatan bentang panjang, jembatan dengan pier tinggi yang mengalami pergerakan termal signifikan, serta struktur yang memerlukan pemeliharaan minimal dengan umur layanan panjang.
Komponen dan Cara Kerja Ekspansion Joint Stripseal

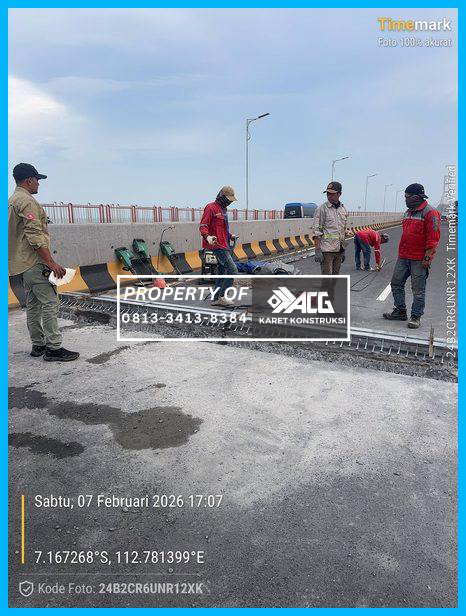

Sistem ekspansion joint stripseal terdiri dari tiga komponen utama yang bekerja secara terintegrasi: profil karet neoprene (seal element), profil baja ekstrusi (center beam dan edge beam), serta sistem angkur ke struktur beton. Profil karet neoprene dibentuk dengan geometri khusus yang memiliki bulb (tonjolan) pada kedua sisinya, bulb ini masuk dan terkunci secara mekanis ke dalam slot berbentuk ekor burung (dovetail) pada profil baja ekstrusi, menciptakan sambungan yang kuat namun tetap fleksibel. Ketika struktur jembatan mengalami ekspansi akibat kenaikan suhu, profil baja bergerak menjauh satu sama lain dan profil karet neoprene meregang untuk mengisi celah yang membesar, sebaliknya saat kontraksi terjadi akibat penurunan suhu, profil karet terlipat ke dalam untuk mengakomodasi penyempitan celah tanpa menimbulkan tekanan berlebih pada struktur. Profil baja ekstrusi dipasang dengan sistem angkur mekanis berupa baut angkur atau stud yang tertanam kuat ke dalam beton support box di kedua sisi sambungan, memastikan tidak terjadi pergeseran horizontal yang dapat merusak integritas sistem. Support box sendiri merupakan struktur beton bertulang yang dibuat presisi dengan toleransi kerataan dan kesejajaran ketat, karena ketidakrataan permukaan akan menyebabkan konsentrasi tegangan pada profil karet dan mempercepat kerusakan. Sistem drainase terintegrasi biasanya dipasang di bawah expansion joint untuk mengalirkan air hujan yang merembes melalui sambungan, mencegah akumulasi air yang dapat menyebabkan korosi pada angkur baja dan deteriorasi beton support box. Instalasi stripseal memerlukan pemanasan profil karet menggunakan hot air blower untuk meningkatkan elastisitas sementara sehingga bulb dapat dimasukkan ke slot profil baja dengan lebih mudah, proses ini harus dilakukan pada suhu ambient yang tepat untuk menghindari overstretching atau insufficient seating yang akan mengurangi umur layanan sistem. Setelah instalasi, sistem harus diuji dengan simulasi pergerakan untuk memastikan tidak ada binding atau resistance abnormal yang mengindikasikan kesalahan pemasangan.
Keunggulan dan Aplikasi Ekspansion Joint Stripseal pada Proyek Jembatan
Ekspansion joint stripseal dipilih untuk proyek jembatan karena beberapa keunggulan teknis dan operasional yang signifikan dibanding sistem expansion joint konvensional. Pertama, sistem ini memberikan riding comfort yang superior karena profil permukaan yang kontinu dan halus, mengurangi impact load dan getaran pada kendaraan yang melintas sehingga meningkatkan keselamatan dan kenyamanan pengguna jalan sekaligus mengurangi dynamic loading pada struktur jembatan. Kedua, kemampuan waterproofing yang sangat baik mencegah infiltrasi air dan debris ke dalam struktur di bawah expansion joint, melindungi bearing pads dan elemen struktural lain dari korosi dan deteriorasi prematur yang dapat mengurangi umur layanan jembatan secara keseluruhan. Ketiga, sistem modular stripseal memungkinkan penggantian komponen yang rusak tanpa harus membongkar seluruh sistem, sehingga maintenance dapat dilakukan dengan cepat dan biaya lebih rendah, meminimalkan gangguan terhadap lalu lintas. Keempat, fleksibilitas konfigurasi multi-cell memungkinkan sistem ini mengakomodasi rentang pergerakan yang sangat luas, dari puluhan hingga ratusan milimeter, menjadikannya solusi universal untuk berbagai tipe dan skala jembatan. Aplikasi tipikal ekspansion joint stripseal mencakup jembatan jalan tol dengan traffic volume tinggi yang memerlukan durabilitas maksimal, jembatan bentang panjang dengan pergerakan termal signifikan, serta jembatan di area dengan kondisi cuaca ekstrem yang mengalami fluktuasi suhu besar antara siang-malam atau musim panas-dingin.
PT. Adiyasa Cipta Gemilang menyediakan ekspansion joint stripseal berkualitas tinggi dengan sistem angkur presisi dan profil karet neoprene tahan lama untuk berbagai kebutuhan proyek jembatan Anda. Tim teknis kami siap membantu perhitungan kapasitas pergerakan, desain support box, hingga supervisi instalasi untuk memastikan sistem expansion joint berfungsi optimal sepanjang umur layanan jembatan. Hubungi kami sekarang untuk konsultasi teknis dan penawaran terbaik yang disesuaikan dengan spesifikasi proyek infrastruktur Anda.
