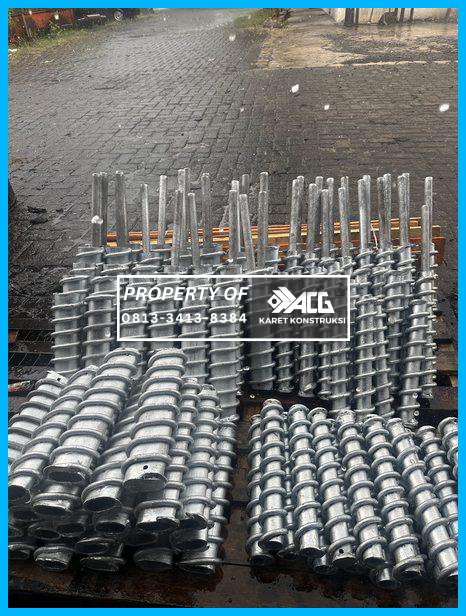

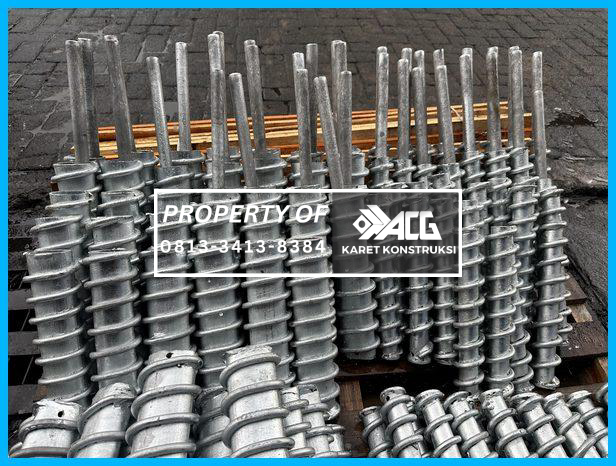

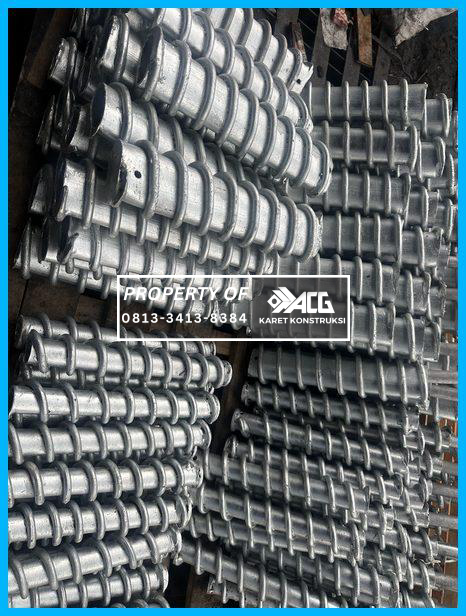

Apa itu Angkur Move Jembatan?
Angkur move jembatan adalah komponen pengikat struktural yang dirancang khusus untuk mengakomodasi pergerakan horizontal pada struktur jembatan akibat beban dinamis, perubahan suhu, atau getaran kendaraan. Berbeda dengan angkur fixed yang menahan struktur secara kaku, angkur move memungkinkan pergeseran terkontrol antara gelagar jembatan dan abutment atau pier, sehingga mencegah kerusakan akibat tekanan berlebih yang timbul dari ekspansi-kontraksi material. Fungsi utama angkur move jembatan adalah menjaga stabilitas vertikal sambil memberikan kebebasan bergerak horizontal, memastikan bearing pad elastomer tetap pada posisinya tanpa terlepas saat terjadi pergerakan struktur. Komponen ini sangat krusial pada jembatan bentang panjang, jembatan di wilayah seismik aktif, atau jembatan dengan volume lalu lintas tinggi yang mengalami beban dinamis berulang. Dalam sistem bantalan elastomer, angkur move dipasang bersamaan dengan elastomeric bearing pads untuk membentuk sistem penahan beban yang fleksibel namun aman. Material angkur move umumnya berupa baja struktural berkualitas tinggi dengan perlakuan anti-korosi, karena komponen ini terpapar langsung dengan kondisi lingkungan ekstrem seperti kelembaban tinggi, air hujan, dan polusi udara. Pemasangan angkur move harus mengikuti perhitungan teknis presisi terkait besar pergerakan yang diizinkan, beban vertikal maksimum, dan karakteristik elastomer yang digunakan, sehingga sistem keseluruhan dapat berfungsi optimal sepanjang umur layanan jembatan.
Perbedaan Angkur Move dan Angkur Fixed pada Sistem Jembatan
Pemahaman perbedaan mendasar antara angkur move jembatan dan angkur fixed sangat penting dalam perencanaan sistem penahan beban jembatan. Angkur fixed dirancang untuk menahan struktur secara kaku tanpa memberikan ruang gerak horizontal, biasanya dipasang pada satu titik tumpuan utama untuk mencegah pergeseran keseluruhan struktur jembatan. Sebaliknya, angkur move jembatan dipasang pada titik-titik tumpuan lain yang memerlukan fleksibilitas pergerakan, memungkinkan gelagar bergerak bebas dalam batas tertentu tanpa menimbulkan gaya horizontal berlebih pada struktur pendukung. Secara konstruksi, angkur move memiliki desain lubang memanjang atau slot yang memungkinkan baut bergeser sesuai arah pergerakan yang direncanakan, sementara angkur fixed menggunakan lubang pas dengan toleransi minimal untuk menahan struktur secara rigid. Dalam satu bentang jembatan, kombinasi angkur fixed dan angkur move diterapkan secara strategis: angkur fixed ditempatkan di satu sisi untuk menjadi titik referensi tetap, sedangkan angkur move dipasang di sisi lain untuk mengakomodasi ekspansi-kontraksi akibat perubahan suhu atau beban dinamis. Pemilihan lokasi pemasangan kedua jenis angkur ini harus mempertimbangkan panjang bentang, koefisien muai material gelagar, rentang suhu operasional, dan karakteristik beban lalu lintas yang akan dilayani. Kesalahan dalam menentukan jenis angkur atau lokasi pemasangannya dapat menyebabkan akumulasi tegangan berlebih pada struktur, kerusakan prematur pada bearing pad, atau bahkan kegagalan struktural pada kondisi ekstrem. Oleh karena itu, perhitungan teknis oleh engineer berpengalaman dan pemilihan produk angkur berkualitas menjadi faktor kritis dalam keberhasilan sistem penahan beban jembatan jangka panjang.
Kapan Angkur Move Jembatan Harus Digunakan dalam Proyek Konstruksi
Angkur move jembatan wajib digunakan pada proyek jembatan dengan bentang menengah hingga panjang di mana pergerakan struktur akibat perubahan suhu atau beban dinamis tidak dapat diabaikan. Jembatan dengan panjang bentang di atas 20 meter umumnya memerlukan sistem angkur move untuk mengakomodasi ekspansi-kontraksi material beton atau baja yang dapat mencapai beberapa sentimeter sepanjang siklus suhu tahunan. Wilayah dengan rentang suhu harian atau musiman yang ekstrem, seperti daerah pegunungan atau pesisir dengan paparan sinar matahari intens, membutuhkan sistem angkur move yang lebih toleran terhadap pergerakan besar. Jembatan di zona seismik aktif juga memerlukan angkur move sebagai bagian dari sistem isolasi seismik, memungkinkan struktur bergerak relatif terhadap fondasi saat terjadi gempa tanpa mengalami kerusakan permanen. Proyek jembatan jalan tol dengan volume lalu lintas berat dan frekuensi tinggi sangat memerlukan angkur move untuk meredam getaran berulang yang dapat menyebabkan fatigue pada sambungan struktural. Dalam aplikasi praktis, engineer struktural akan menghitung besar pergerakan maksimum yang mungkin terjadi berdasarkan data suhu, beban rencana, dan karakteristik material, kemudian menentukan spesifikasi angkur move yang sesuai dengan kebutuhan tersebut. Penggunaan angkur move yang tepat tidak hanya memperpanjang umur layanan jembatan tetapi juga mengurangi biaya pemeliharaan jangka panjang dengan mencegah kerusakan pada komponen struktural lainnya.
