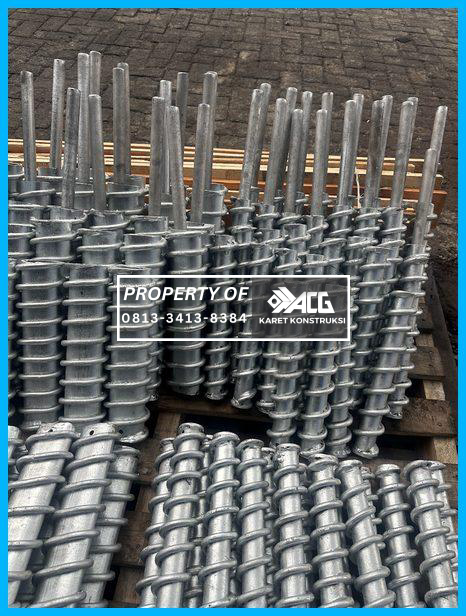

Apa itu Blok Angkur Jembatan?
Blok angkur jembatan adalah komponen struktural berbahan beton bertulang atau baja yang berfungsi sebagai titik penahan dan penerus beban tarik dari kabel atau tendon prategang pada struktur jembatan. Komponen ini dipasang pada ujung-ujung bentang jembatan, terutama pada jembatan gantung (suspension bridge), jembatan kabel (cable-stayed bridge), dan jembatan dengan sistem prategang eksternal. Blok angkur bertugas menahan gaya tarik horizontal yang sangat besar dari kabel utama atau tendon prategang, kemudian meneruskan beban tersebut ke pondasi atau struktur pendukung lainnya secara aman. Tanpa blok angkur yang dirancang dengan tepat, sistem kabel atau tendon tidak dapat berfungsi optimal dan berisiko mengalami kegagalan struktural yang fatal. Dalam konstruksi jembatan modern, blok angkur dirancang dengan perhitungan detail menggunakan analisis elemen hingga (finite element analysis) untuk memastikan distribusi tegangan merata dan tidak terjadi konsentrasi tegangan berlebih pada satu titik. Material beton yang digunakan umumnya memiliki kuat tekan tinggi (minimal K-350 atau setara fc’ 29 MPa), dilengkapi tulangan baja mutu tinggi yang diatur sedemikian rupa untuk menahan gaya tarik, geser, dan momen yang timbul. Pada jembatan gantung besar, blok angkur dapat berupa struktur masif bervolume ratusan meter kubik yang ditanam dalam tanah atau batuan keras, sedangkan pada jembatan kabel bentang menengah, blok angkur dapat berupa struktur beton pracetak atau cor di tempat yang terintegrasi dengan pier atau abutment.

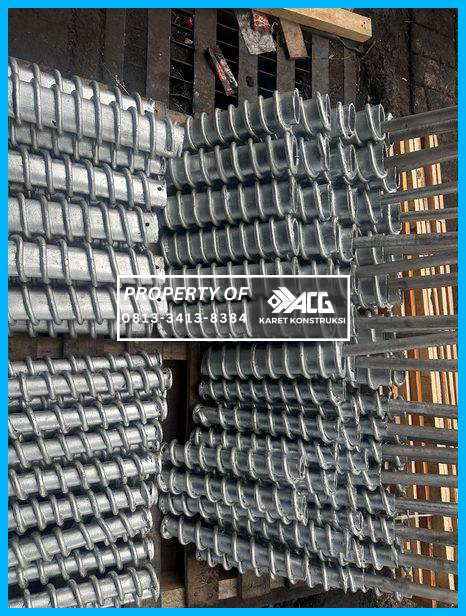

Jenis dan Konstruksi Blok Angkur Jembatan
Blok angkur jembatan dapat diklasifikasikan berdasarkan sistem struktural jembatan dan metode pengangkuran. Pertama, blok angkur gravitasi (gravity anchorage) yang mengandalkan berat sendiri dan gesekan dengan tanah atau batuan untuk menahan gaya tarik kabel. Tipe ini umum digunakan pada jembatan gantung klasik dengan volume beton sangat besar, sering kali mencapai ribuan ton, dan ditanam dalam galian tanah atau batuan kompak. Kedua, blok angkur tipe tunnel atau rock anchorage yang memanfaatkan kekuatan batuan alami dengan menanamkan kabel ke dalam terowongan atau lubang bor dalam batuan keras, kemudian mengunci ujung kabel dengan sistem wedge atau grout berkekuatan tinggi. Metode ini efisien untuk lokasi dengan kondisi geologi batuan keras dan mengurangi volume beton yang dibutuhkan. Ketiga, blok angkur tipe pier-integrated di mana sistem angkur menyatu dengan struktur pier atau menara jembatan kabel, sehingga gaya tarik kabel langsung ditransfer ke struktur vertikal yang kemudian diteruskan ke pondasi. Tipe ini sering dijumpai pada jembatan kabel bentang menengah dengan konfigurasi fan atau harp. Keempat, blok angkur prategang untuk jembatan dengan sistem tendon eksternal, berupa struktur beton dengan sistem dudukan (anchorage block) yang dilengkapi pelat baja tebal dan sistem wedge untuk mengunci tendon pasca-tarik. Konstruksi blok angkur melibatkan pemasangan bekisting khusus, penulangan padat dengan jarak antar tulangan yang ketat, pengecoran beton mutu tinggi dengan kontrol kualitas ketat (slump, suhu, waktu pengecoran), dan perawatan (curing) intensif minimal 28 hari. Pada tahap pemasangan kabel atau tendon, dilakukan stressing bertahap dengan alat hydraulic jack untuk mencapai gaya prategang desain, diikuti penguncian permanen dengan sistem wedge atau grouting. Inspeksi rutin terhadap blok angkur mencakup pemeriksaan visual terhadap retak beton, korosi tulangan, kondisi pelat angkur, dan sistem proteksi korosi pada kabel atau tendon yang masuk ke dalam blok.
Fungsi Kritis Blok Angkur dalam Sistem Jembatan
Blok angkur jembatan memiliki peran kritis dalam menjaga integritas struktural keseluruhan sistem jembatan kabel atau prategang. Fungsi utamanya adalah menahan dan mendistribusikan gaya tarik horizontal dari kabel utama atau tendon prategang ke struktur pendukung atau tanah dasar, mencegah terjadinya perpindahan atau deformasi berlebih pada ujung bentang jembatan. Pada jembatan gantung, blok angkur menahan gaya tarik kabel utama yang dapat mencapai ribuan ton, menjaga kestabilan geometri kabel dan memastikan beban lalu lintas terdistribusi merata ke seluruh sistem struktur. Pada jembatan kabel, blok angkur di pier atau abutment berfungsi sebagai titik tumpu kabel miring yang menopang deck jembatan, memungkinkan bentang bebas yang panjang tanpa perlu banyak kolom penyangga. Dalam sistem prategang, blok angkur memungkinkan tendon untuk ditarik dan dikunci pada gaya prategang tertentu, menciptakan tegangan tekan awal pada beton yang meningkatkan kapasitas lentur dan mengurangi risiko retak. Kegagalan blok angkur dapat berakibat katastropik, mulai dari kehilangan gaya prategang, deformasi berlebih, hingga keruntuhan total struktur jembatan. Oleh karena itu, desain blok angkur harus mempertimbangkan faktor keamanan tinggi, analisis beban dinamis (angin, gempa, lalu lintas), dan durabilitas jangka panjang terhadap korosi dan degradasi material. Pemilihan sistem angkur yang tepat juga mempengaruhi efisiensi konstruksi, biaya proyek, dan kemudahan pemeliharaan di masa operasional jembatan.

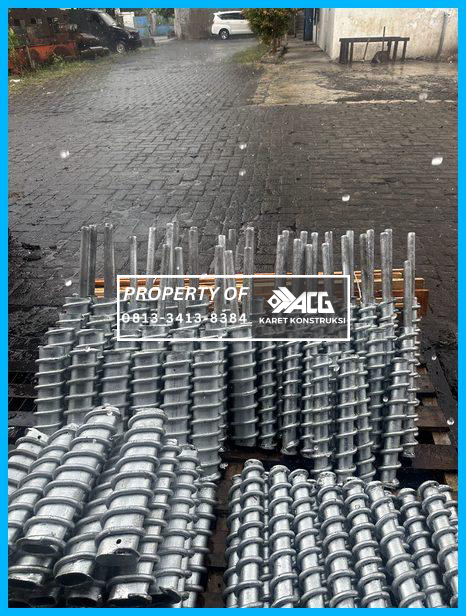

PT. Adiyasa Cipta Gemilang menyediakan sistem angkur jembatan berkualitas tinggi yang dirancang sesuai kebutuhan proyek infrastruktur Anda. Dengan pengalaman dalam produksi komponen jembatan presisi dan dukungan konsultasi teknis, kami siap membantu memastikan keandalan struktur jembatan Anda. Hubungi tim kami untuk diskusi spesifikasi teknis dan penawaran terbaik untuk proyek jembatan Anda.
