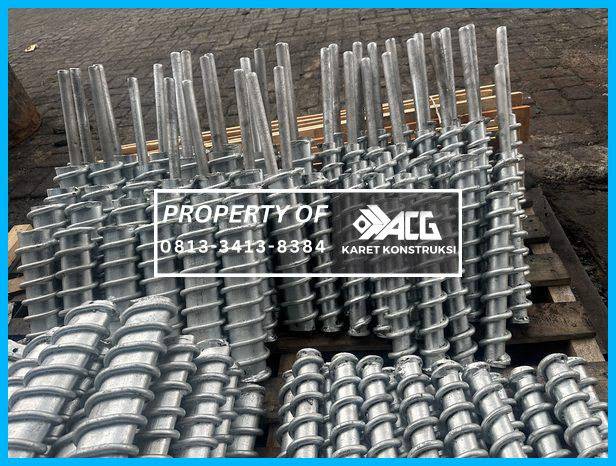

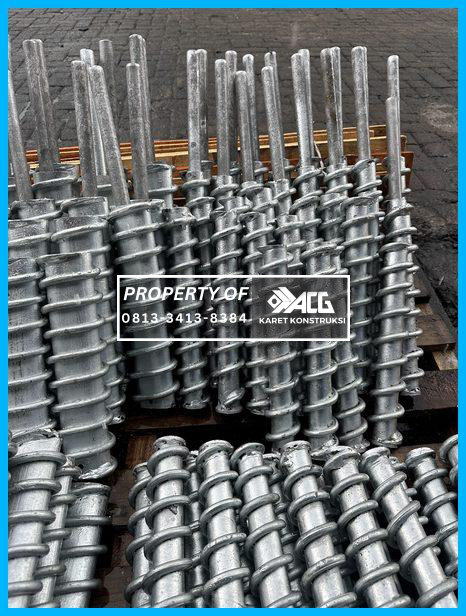

Apa itu Baut Angkur Jembatan?
Baut angkur jembatan adalah komponen pengikat struktural yang berfungsi menghubungkan bearing pad elastomer dengan struktur beton jembatan, baik di sisi abutment maupun pier. Komponen ini memastikan bearing pad tetap pada posisinya meskipun menerima beban vertikal berat kendaraan, gaya horizontal akibat pengereman atau angin, serta pergerakan ekspansi-kontraksi struktur akibat perubahan suhu. Tanpa sistem angkur yang tepat, bearing pad dapat bergeser atau terlepas dari dudukannya, yang berpotensi menyebabkan kerusakan struktural serius hingga kegagalan sistem perletakan jembatan. Baut angkur jembatan umumnya terbuat dari baja karbon tinggi atau baja paduan yang telah melalui proses heat treatment untuk mencapai kekuatan tarik dan ketahanan korosi yang memadai. Material ini dipilih karena harus mampu menahan gaya tarik dan geser simultan dalam kondisi dinamis selama masa layan jembatan yang bisa mencapai puluhan tahun. Instalasi baut angkur dilakukan dengan menanamkan bagian ulir atau batang berulir ke dalam beton segar menggunakan template positioning yang presisi, atau dipasang pada lubang bor dengan sistem grouting epoxy untuk struktur beton eksisting. Kedalaman penanaman dan diameter baut harus mengikuti perhitungan struktural yang mempertimbangkan beban rencana, kondisi tanah, dan karakteristik bearing pad yang digunakan.
Jenis dan Spesifikasi Teknis Baut Angkur Jembatan
Baut angkur jembatan tersedia dalam beberapa jenis berdasarkan metode pemasangan dan bentuk geometrisnya. Jenis pertama adalah cast-in anchor bolt yang dipasang saat pengecoran beton, terdiri dari batang berulir dengan pelat angkur berbentuk persegi atau bulat di ujung bawahnya untuk meningkatkan daya cengkram terhadap beton. Jenis kedua adalah post-installed anchor bolt yang dipasang setelah beton mengeras, menggunakan sistem kimia (chemical anchor dengan resin epoxy atau polyester) atau mekanis (expansion anchor atau undercut anchor). Untuk aplikasi jembatan, cast-in anchor bolt lebih direkomendasikan karena memberikan kapasitas beban lebih tinggi dan distribusi tegangan lebih merata ke struktur beton. Diameter baut yang umum digunakan berkisar antara M16 hingga M36, dengan panjang penanaman minimum 15 kali diameter baut untuk memastikan transfer beban optimal. Material baut umumnya mengikuti standar ASTM A307 untuk aplikasi umum, ASTM A325 atau A490 untuk aplikasi struktural dengan beban tinggi, atau SS400/SS41 untuk standar JIS. Permukaan baut sering diberi perlindungan korosi berupa hot-dip galvanizing sesuai ASTM A153 atau coating epoxy, terutama untuk jembatan di lingkungan korosif seperti area pantai atau industri. Setiap baut angkur harus dilengkapi dengan washer dan nut berkualitas setara, dengan washer berukuran cukup besar untuk mendistribusikan tekanan ke permukaan bearing pad tanpa menyebabkan konsentrasi tegangan. Jarak antar baut (pitch) dan jarak dari tepi beton (edge distance) harus mengikuti ketentuan minimum untuk mencegah splitting atau spalling beton saat baut dikencangkan atau menerima beban kerja.
Kapan dan Mengapa Baut Angkur Jembatan Diperlukan?
Baut angkur jembatan wajib digunakan pada setiap sistem perletakan jembatan yang menggunakan elastomeric bearing pad, terutama untuk bentang menengah hingga panjang atau jembatan dengan lalu lintas berat. Komponen ini menjadi krusial pada jembatan di wilayah dengan aktivitas seismik tinggi, karena baut angkur berfungsi menahan gaya lateral dan uplift yang timbul saat gempa bumi. Tanpa sistem angkur yang memadai, bearing pad dapat terlempar dari dudukannya akibat gaya inersia horizontal yang besar. Baut angkur juga sangat penting untuk jembatan dengan kemiringan longitudinal atau transversal signifikan, di mana komponen gravitasi dapat menyebabkan bearing pad cenderung bergeser ke arah bawah. Pada jembatan dengan sistem perletakan tetap (fixed bearing), baut angkur menahan seluruh gaya horizontal dari struktur atas, sementara pada perletakan bergerak (expansion bearing), baut tetap diperlukan untuk mencegah pergeseran berlebihan yang melampaui kapasitas deformasi bearing pad. Pemilihan sistem angkur yang tepat juga mempengaruhi kemudahan maintenance dan inspeksi berkala, karena baut yang terpasang dengan baik memungkinkan penggantian bearing pad tanpa harus merusak struktur beton di bawahnya.
PT Adiyasa Cipta Gemilang menyediakan baut angkur jembatan berkualitas tinggi dengan material dan dimensi yang dapat disesuaikan dengan kebutuhan proyek Anda. Tim teknis kami siap membantu perhitungan kapasitas angkur, pemilihan jenis pemasangan, hingga pendampingan instalasi di lapangan untuk memastikan sistem perletakan jembatan Anda aman dan tahan lama. Hubungi kami sekarang untuk konsultasi teknis dan penawaran terbaik untuk proyek infrastruktur Anda.
