Bagaimana Pemasangan Angkur Jembatan yang Benar?

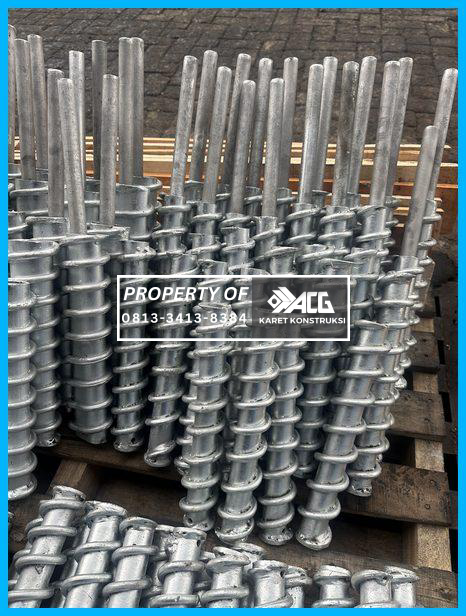

Pemasangan angkur jembatan adalah proses instalasi komponen pengikat struktural yang menghubungkan bearing pad dengan struktur beton jembatan, baik di abutment maupun pier, untuk mencegah pergeseran horizontal akibat beban lalu lintas, gempa, atau ekspansi termal. Angkur jembatan berfungsi sebagai sistem penahan yang menjaga posisi bearing pad tetap stabil sehingga transfer beban vertikal dan horizontal dari girder ke struktur bawah berlangsung aman. Proses pemasangan yang tepat sangat kritis karena kesalahan posisi atau kedalaman angkur dapat mengurangi kapasitas penahan beban hingga 40-60%, bahkan menyebabkan kegagalan struktur saat terjadi gaya lateral ekstrem. Dalam praktik konstruksi jembatan modern, pemasangan angkur dilakukan setelah struktur beton mencapai kekuatan minimum 80% dari fc’ rencana, dengan metode pengeboran presisi atau penanaman langsung saat pengecoran (cast-in-place) tergantung desain. Kontraktor wajib memperhatikan alignment vertikal angkur, kedalaman embedment sesuai gambar kerja, dan kondisi beton di sekitar lubang bor agar tidak retak atau keropos. Material angkur umumnya berupa baja mutu tinggi dengan ulir penuh atau sistem anchor bolt yang dilengkapi pelat washer dan mur pengunci ganda untuk mencegah loosening akibat getaran. Toleransi posisi horizontal maksimal ±5 mm dari titik rencana, sedangkan toleransi vertikal ±3 mm, mengikuti standar AASHTO atau spesifikasi teknis proyek. Setelah angkur terpasang, dilakukan grouting dengan mortar non-shrink untuk mengisi rongga antara angkur dan beton, memastikan transfer gaya merata tanpa konsentrasi tegangan lokal. Inspeksi visual dan uji torsi mur dilakukan sebagai quality control akhir sebelum bearing pad dipasang di atasnya.
Tahapan Teknis Pemasangan Angkur Jembatan di Lapangan

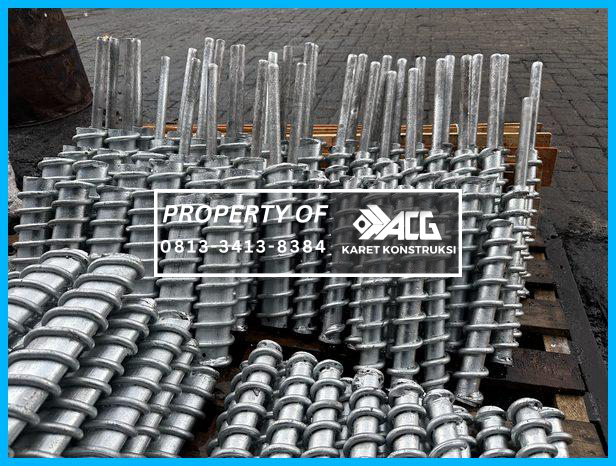

Tahapan pemasangan angkur jembatan dimulai dengan marking atau penandaan posisi lubang angkur pada permukaan beton abutment atau pier sesuai shop drawing yang telah disetujui, menggunakan theodolite atau total station untuk akurasi tinggi. Setelah marking, dilakukan pengeboran dengan core drill atau hammer drill berdiameter sesuai spesifikasi angkur (umumnya 20-30 mm lebih besar dari diameter batang angkur) hingga kedalaman embedment yang ditentukan, biasanya minimal 15 kali diameter angkur atau sesuai perhitungan struktural. Selama pengeboran, operator harus memastikan arah bor tetap vertikal dengan toleransi kemiringan maksimal 1:100 untuk menghindari eksentrisitas beban. Lubang hasil bor kemudian dibersihkan dari debu, serpihan beton, dan air menggunakan blower atau sikat kawat, karena kontaminasi dapat mengurangi daya lekat grouting hingga 30%. Langkah berikutnya adalah pemasangan angkur bolt ke dalam lubang dengan metode dry-fit terlebih dahulu untuk memastikan kedalaman dan posisi sudah tepat. Jika menggunakan sistem chemical anchor atau epoxy anchor, resin adhesive diinjeksikan ke dalam lubang sebelum angkur dimasukkan, lalu dibiarkan curing sesuai waktu yang direkomendasikan produsen (umumnya 24-72 jam tergantung suhu ambient). Untuk sistem mechanical anchor atau expansion anchor, angkur dimasukkan hingga kedalaman penuh lalu dikencangkan dengan torque wrench sesuai spesifikasi (misalnya 150-200 Nm untuk angkur M20), memastikan ekspansi sleeve terjadi sempurna dan mengunci angkur ke beton. Setelah semua angkur terpasang, dilakukan grouting dengan mortar non-shrink yang dicampur sesuai rasio air-semen produsen, dituang perlahan dari satu sisi lubang hingga penuh tanpa rongga udara. Grouting harus mencapai kekuatan minimum 30 MPa dalam 7 hari untuk memastikan transfer beban optimal. Tahap akhir adalah instalasi pelat washer dan mur pengunci, dikencangkan dengan pola silang (cross-pattern) untuk distribusi tegangan merata, lalu dilakukan penguncian ganda dengan lock nut atau lock washer untuk mencegah pelonggaran akibat getaran kendaraan. Inspeksi final mencakup pengecekan elevasi kepala angkur (harus rata dan sejajar), uji tarik sampel jika diperlukan, dan dokumentasi foto untuk as-built drawing.
Manfaat Pemasangan Angkur Jembatan yang Presisi

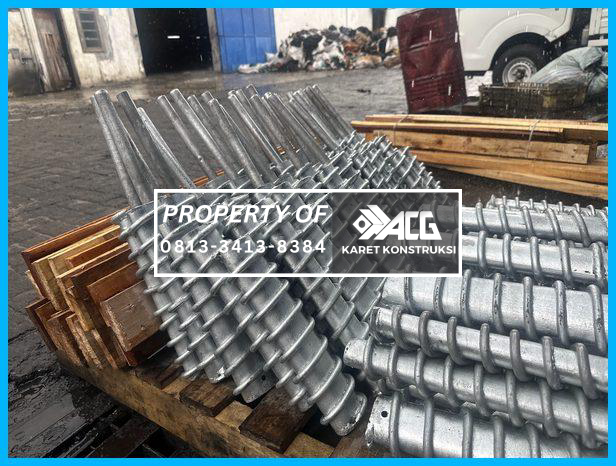

Pemasangan angkur jembatan yang presisi memberikan manfaat struktural jangka panjang dengan mencegah displacement bearing pad saat terjadi beban horizontal ekstrem seperti pengereman mendadak kendaraan berat atau gaya seismik. Angkur yang terpasang dengan alignment dan torsi tepat mampu mendistribusikan gaya geser secara merata ke struktur beton, mengurangi risiko punching shear atau spalling di area kontak. Dalam kondisi gempa, angkur berfungsi sebagai fuse mechanism yang menahan girder agar tidak terlempar dari tumpuan, sekaligus memungkinkan deformasi terkontrol pada bearing pad tanpa merusak struktur utama. Pemasangan yang mengikuti standar juga memperpanjang umur layanan bearing pad karena posisi stabil mengurangi wear akibat gesekan tidak merata. Dari sisi maintenance, angkur yang terpasang benar memudahkan inspeksi dan penggantian bearing pad di masa depan tanpa perlu perbaikan struktur beton di sekitarnya. Kontraktor yang menerapkan prosedur pemasangan ketat juga meminimalkan rework dan claim warranty, meningkatkan reputasi di proyek-proyek infrastruktur berikutnya. Untuk proyek jalan tol atau jembatan strategis dengan traffic volume tinggi, investasi waktu dan tenaga pada pemasangan angkur presisi terbukti mengurangi biaya pemeliharaan hingga 50% selama 20 tahun masa layanan.
Untuk memastikan pemasangan angkur jembatan di proyek Anda memenuhi standar teknis dan keamanan struktural, konsultasikan kebutuhan angkur berkualitas tinggi dengan tim teknis Karet Konstruksi ACG. Kami menyediakan angkur jembatan dengan material baja mutu tinggi dan dukungan teknis pemasangan yang sesuai spesifikasi proyek infrastruktur Anda. Hubungi kami sekarang untuk diskusi detail spesifikasi dan jadwal pengiriman yang fleksibel ke lokasi proyek di seluruh Indonesia.
